華為SUN8000智能逆變器規格(寬×高×深)為:1800mm×2180mm×650mm,外觀如圖2-2所示。

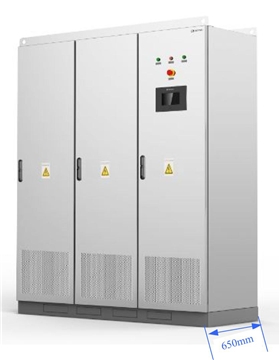

圖2-2 華為SUN8000智能逆變器外觀示意圖(一)

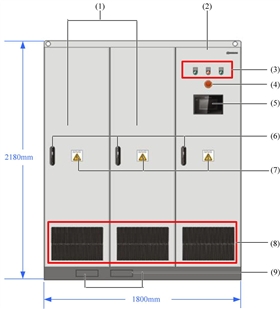

圖2-3 華為SUN8000智能逆變器外觀示意圖(二)
說明:
●功率柜,主要實現功率轉換功能,及逆變功率控制和各種保護功能。
●控制柜,主要實現對2個功率柜的智能集中控制及交流配電功能。
●信號燈,用于顯示逆變器工作狀態或故障狀態。
●LCD監控面板,用于顯示逆變器正常工作時的輸入功率、輸出功率、發電量等指標及告警信息。
